ミス検出装置 磁気センサ

SE-150

製品番号/SE-150

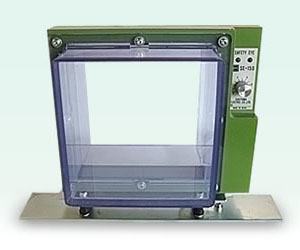

磁気センサSE-150は、加工ワーク品のエアーによる吹き飛ばしの排出確認に使用するループ型磁気センサです。
センサに取り付けられたプロテクタが検出を容易にします。
また、ゆっくり通過する製品も、早く通過する製品も確実に検出します。
セーフティストップSS-636/636Cに接続して使用します。

特長

最小検出物体φ40×t1.0の金属
機械油の掛かる場所でも検出可能
耐振・防油・防滴構造

仕様・性能

最小検出物体φ40×t1.0の金属物体
有効検出距離139mm×139mm以内
ミス検出装置の入力極性A動作
出力形態及び動作 電圧出力型NPN出力  遮光時 ON(トランジスタON)
出力電流80mA (最大流入電流)
応答時間1ms以下
電源電圧DC12V±10%
消費電流40mA以下
感度調整連続可変ボリューム
重量2.5Kg
使用周囲温度0~+55℃ 氷結、結露しないこと
使用周囲湿度35~85%RH 結露しないこと

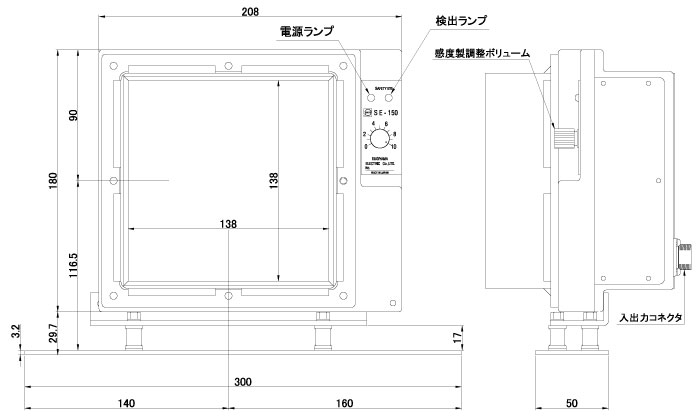

外形寸法図

製品番号/SE-150
